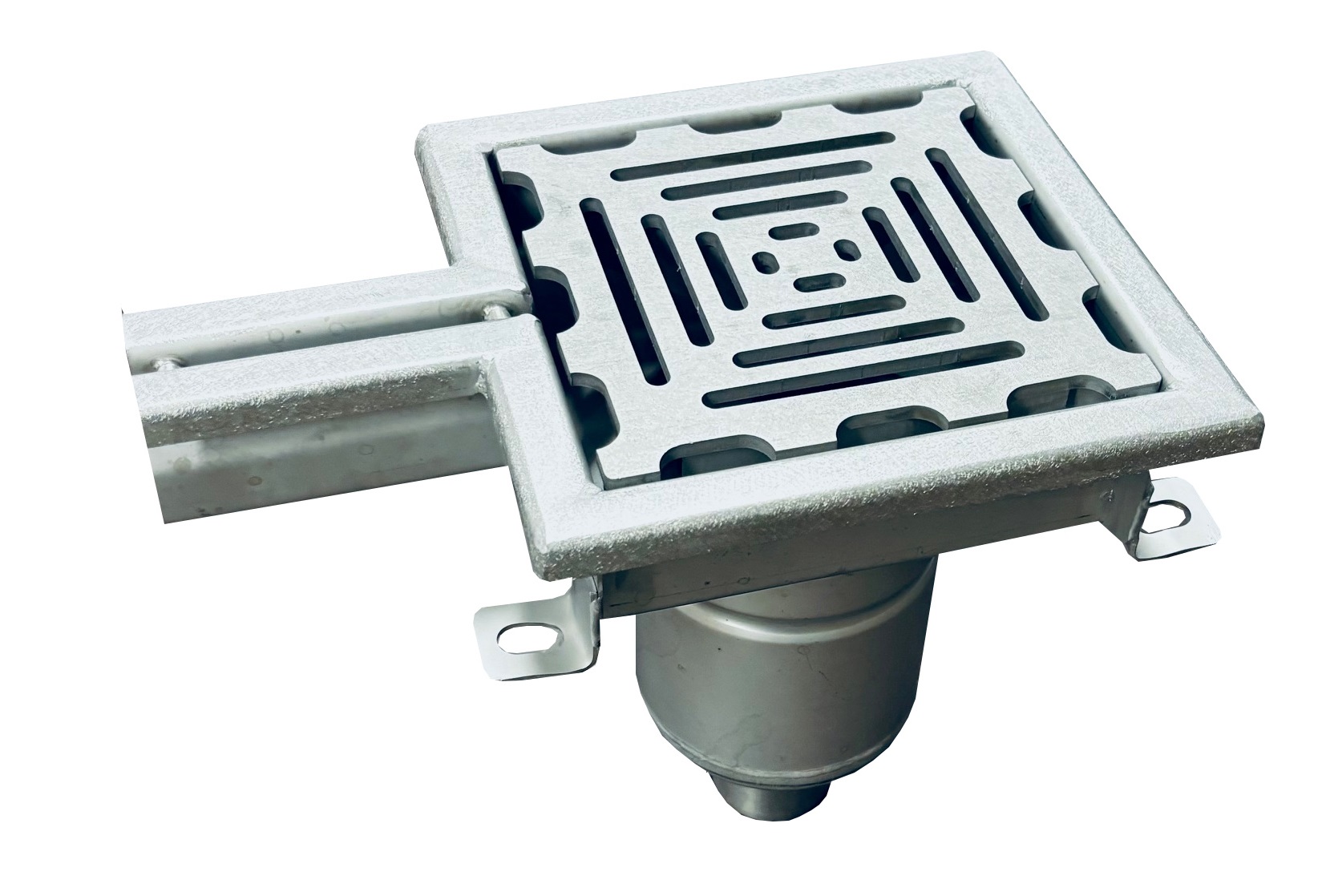

Revisionsschacht Ablauf senkrecht DN 50 für Schlitzrinne Edelstahl superflach schmaler Rand
.jpg "Revisionsschacht Ablauf senkrecht DN 50 für Schlitzrinne Edelstahl superflach schmaler Rand")
Der Revisionsschacht für Schlitzrinne aus Edelstahl besticht durch die optimale Optik. Gerade im Einsatzbereich Terrassen, Garten und Landschaftsbau in denen eine fast unsichtbare Entwässerung gewünscht wird. Die geringe Einbauhöhe zeichnet das Produkt aus, denn mit nur 75mm ist diese Rinne in Bereichen einsetzbar in denen eine flache Variante notwendig ist. Um einen Wasserablauf senkrecht zu ermöglichen sollte ein Revisionselement angeschlossen werden. Somit kann an der Seite der Schlitzrinne das anfallende Wasser abgeleitet werden.
Revisionselement für Schlitzrinne superflach, Revisionsschacht für Edelstahlschlitzrinne superflach, Revisionsöffnung Schlitzrinne Edelstahl superflach, Schlitzrinne superflach Revisionselement, Revischacht Schlitzrinne, Revisionselement Schlitzrinne, Revisionsschacht Schlitzrinne, Edelstahlrost Revisionsschacht
- Revisionsschacht aus Edelstahl
- Randbreite Aufkantung 20mm pro Seite
- gesamte Bauhöhe: 275mm
- Bauhöhe Stutzen: 60mm
- Durchmesser Stutzen 50mm (für HT-Rohr Kunststoff oder Edelstahl DN 50)
- Baulänge angebrachte Schlitzrinne: 100mm
- die Verbindung mit der Schlitzrinnen erfolgt mit dem Rinnenverbinder
- Maße Einlaufelement: 169mm (Breite) x 174mm (Länge)
- Tiefe Einlaufelement: 75mm
- Bauhöhe des innenliegendes Geruchsverschluß: 130mm

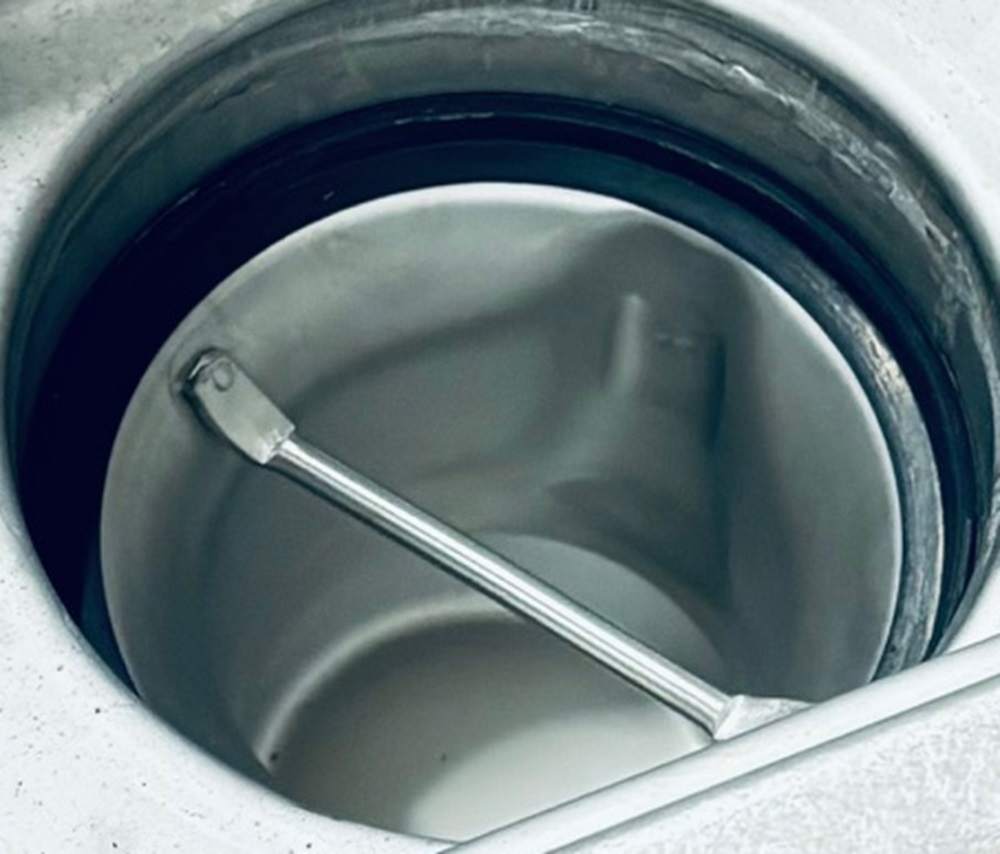

- incl. Siphon Geruchsverschluss mit E.P.D.M Dichtung

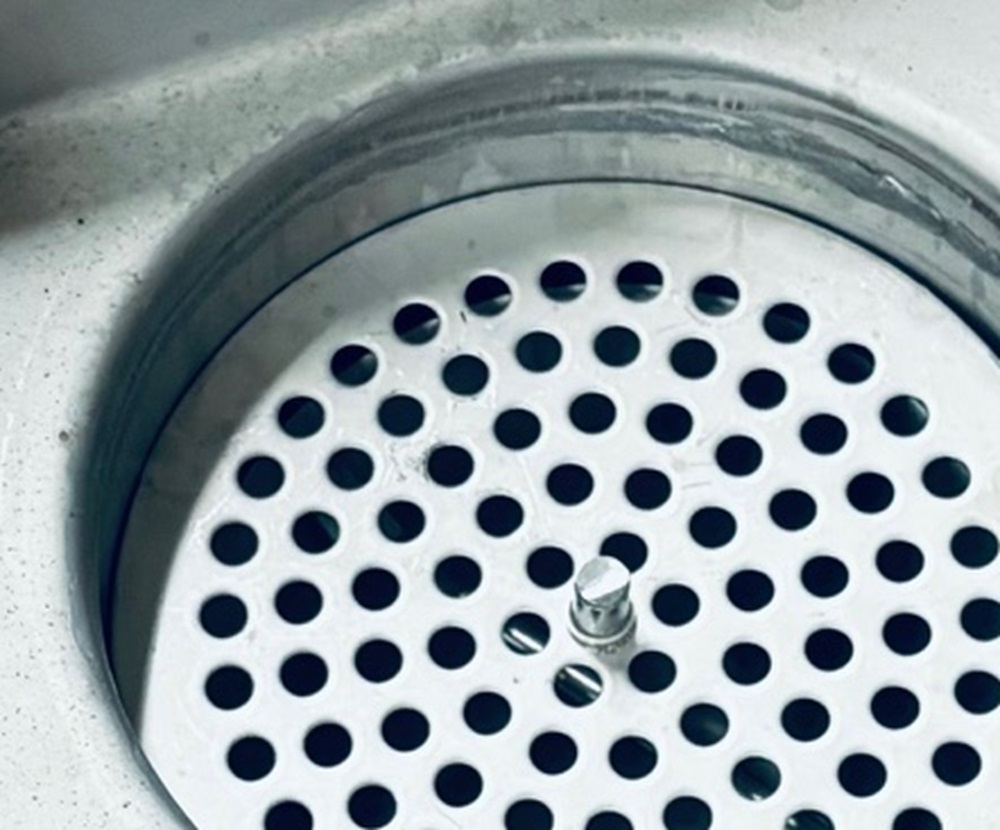

- incl. Edelstahl Schmutzsieb

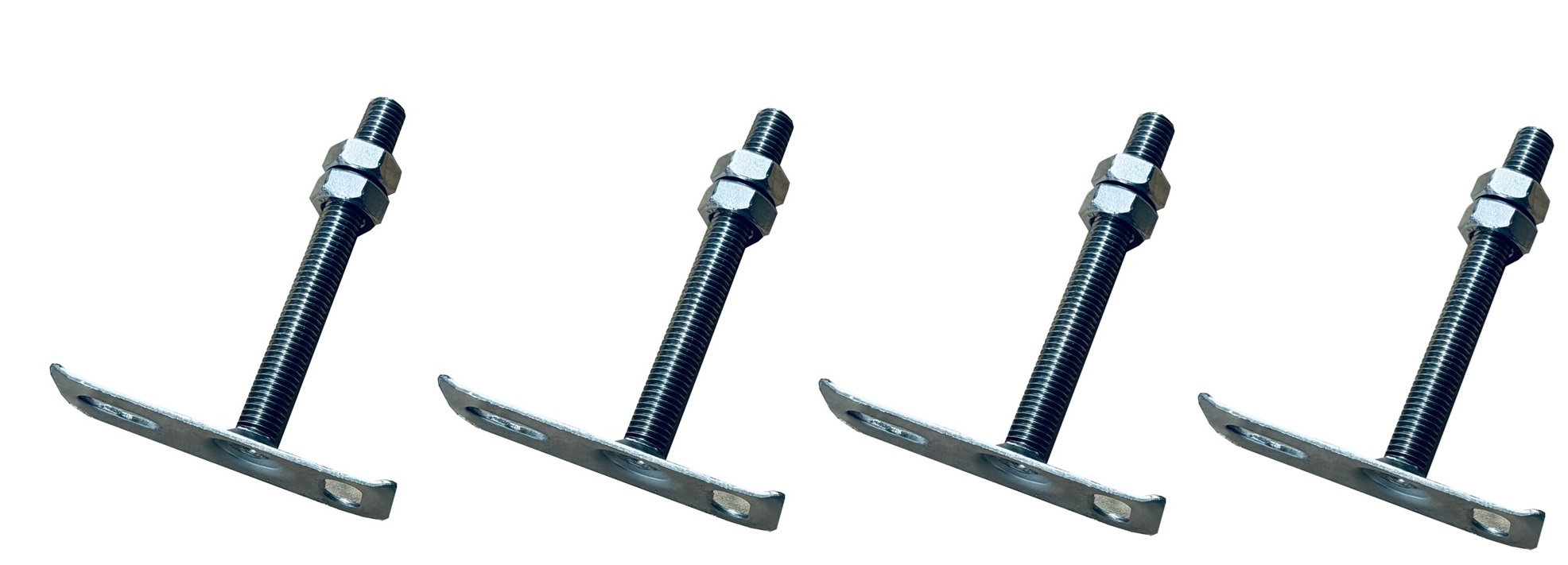

- incl. Edelstahlgewindestangen mit Flanschplatte zur optimalen Höheneinstellung
- angebrachten Befestigungslaschen
- der Revisionsschacht dient zum senkrechten Entwässern an der Stirnseite der Schlitzrinne
- empfohlen ist hier 1 Revisionselement
- bei einem längeren Rinnenstrang können auch 2 Revisionselemente angeschlossen werden, sollte nur ein Revisionselement als Ablauf dienen dann kann das andere Element bauseits verschlossen werden indem man eine HT-Überschiebmuffe und einen Muffenstopfen als Verschluss am Ablaufrohr anbringt (Blindverschluss)
- auf Anfrage auch in V4A 316L oder 316Ti (salzwasserbeständig)
- Revisionsschacht auf Anfrage auch mit versetzten Schlitzeinlauf oder waagerechten Ablaufanschluss DN50
Revisionselement für Schlitzrinne superflach, Revisionsschacht für Edelstahlschlitzrinne superflach, Revisionsöffnung Schlitzrinne Edelstahl superflach, Schlitzrinne superflach Revisionselement, Revischacht Schlitzrinne, Revisionselement Schlitzrinne, Revisionsschacht Schlitzrinne, Edelstahlrost Revisionsschacht
- Revisionsschacht aus Edelstahl
- gesamte Bauhöhe: 275mm
- Bauhöhe Stutzen: 60mm
- Durchmesser Stutzen 50mm (für HT-Rohr Kunststoff oder Edelstahl DN 50)
- Baulänge angebrachte Schlitzrinne: 100mm
- die Verbindung mit der Schlitzrinnen erfolgt mit dem Rinnenverbinder
- Maße Einlaufelement: 169mm (Breite) x 174mm (Länge)
- Tiefe Einlaufelement: 75mm
- Bauhöhe des innenliegendes Geruchsverschluß: 130mm
- incl. Siphon Geruchsverschluss mit E.P.D.M Dichtung
- incl. Edelstahl Schmutzsieb
- incl. Edelstahlgewindestangen mit Flanschplatte zur optimalen Höheneinstellung
- angebrachten Befestigungslaschen
- der Revisionsschacht dient zum senkrechten Entwässern an der Stirnseite der Schlitzrinne
- empfohlen ist hier 1 Revisionselement
- bei einem längeren Rinnenstrang können auch 2 Revisionselemente angeschlossen werden, sollte nur ein Revisionselement als Ablauf dienen dann kann das andere Element bauseits verschlossen werden indem man eine HT-Überschiebmuffe und einen Muffenstopfen als Verschluss am Ablaufrohr anbringt (Blindverschluss)
- auf Anfrage auch in V4A 316L oder 316Ti (salzwasserbeständig)
- Revisionsschacht auf Anfrage auch mit versetzten Schlitzeinlauf oder waagerechten Ablaufanschluss DN50
Hier geht's zum Video:
- Sie haben technische Fragen?
- Sie können auch unser Online-Kontaktformular nutzen.
Kaufberatung und Empfehlungen
Sind diese Rinnen stabil für eine PKW befahrbarkeit?
Ja diese sind PKW befahrbar.
Sind in den Entwässerungsrinnen ein Gefälle integriert?
Nein in diesen Rinnen ist kein Gefälle vorhanden. Es reicht aber diese Entwässerungsgrinnen mit einem 0- Gefälle bzw. geringen Gefälle zu verlegen.
Wann benötige ich ein Revisionselement?
Das kommt auf die äußeren Bedingungen an. Bei längeren Rinnensträngen macht dies Sinn an beiden Seiten des Rinnenstranges ein Revisionselement zu setzen. Somit kann die Rinne einfach gesäubert werden indem man die Deckel des Elementes entfernt und den Rinnenstrang spülen kann. Die Möglichkeit die Rinnen zu säubern ohne Revisionselement ist da weitaus schwieriger da der Schlitz der Rinne gerade mal 1cm beträgt.
