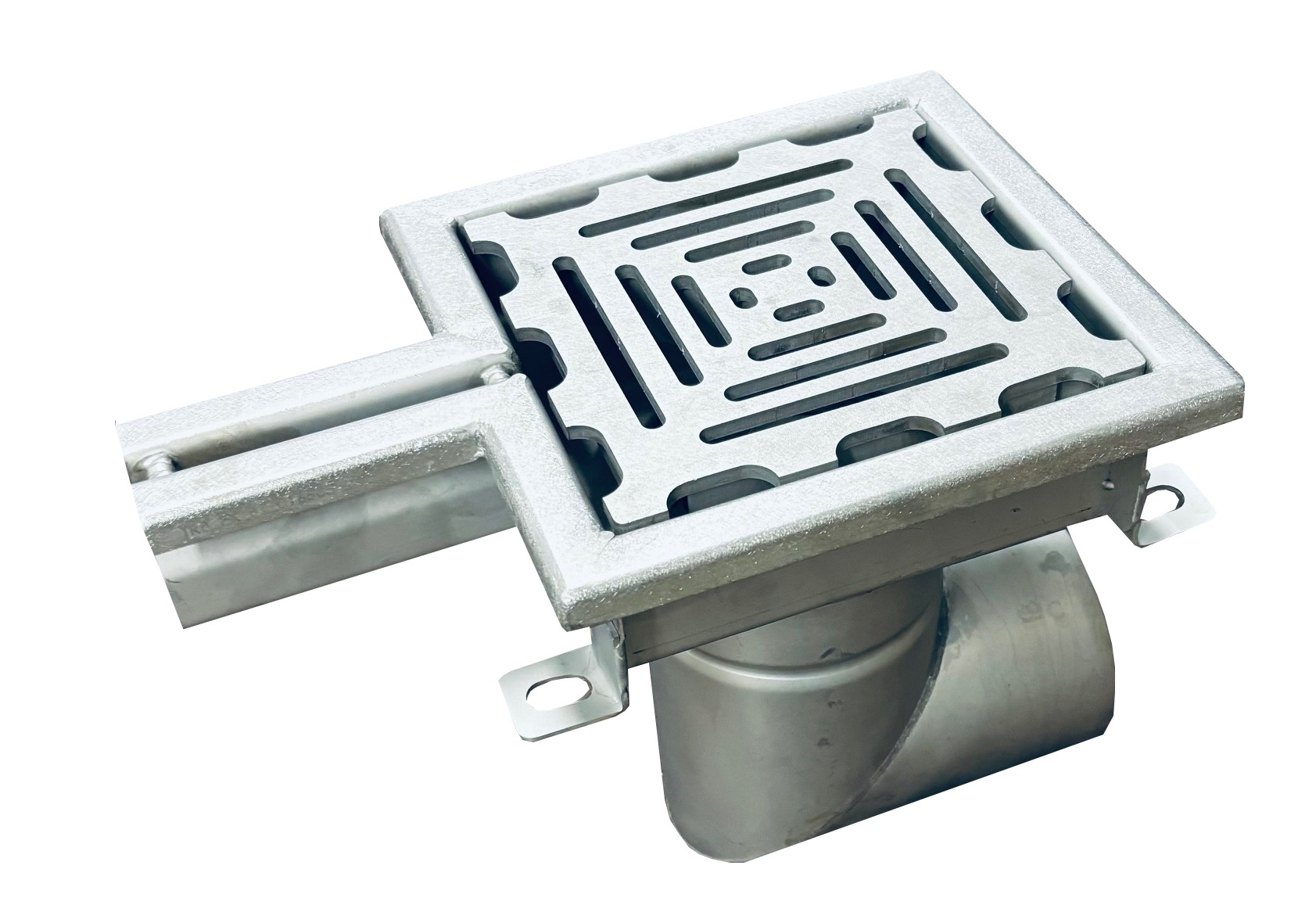

- Revisionsschacht aus Edelstahl Abgang waagerecht DN 110
- Randbreite Aufkantung 20mm pro Seite
- gesamte Bauhöhe: 245mm
- Bauhöhe bis Einbauelement: 160mm
- Durchmesser Stutzen 110mm (für HT-Rohr Kunststoff, Edelstahl, KG-Rohr)
- Baulänge angebrachte Schlitzrinne: 100mm
- die Verbindung mit der Schlitzrinnen erfolgt mit dem Rinnenverbinder
- Maße Einlaufelement: 169mm (Breite) x 174mm (Länge)
- Tiefe Einlaufelement: 75mm
- incl. Geruchsverschluss mit Silikondichtung
- incl. Edelstahllaubschutz
- angebrachten Befestigungslaschen
- höhenverstellbare Edelstahlgewindestangen mit Flanschplatte
- der Revisionsschacht dient zum Entwässern an der Stirnseite der Schlitzrinne
- empfohlen ist hier 1 Revisionselement
- bei einem längeren Rinnenstrang können auch 2 Revisionselemente angeschlossen werden, sollte nur ein Revisionselement als Ablauf dienen dann kann das andere Element bauseits verschlossen werden indem man eine HT-Überschiebmuffe und einen Muffenstopfen als Verschluss am Ablaufrohr anbringt (Blindverschluss)
- auf Anfrage auch in V4A 316L oder 316Ti (salzwasserbeständig)
- Revisionsschacht auf Anfrage auch mit versetzten Schlitzeinlauf oder Ablaufanschluss
- Revisionsschacht aus Edelstahl Abgang waagerecht DN 110
- Randbreite Aufkantung 20mm pro Seite
- gesamte Bauhöhe: 245mm
- Bauhöhe bis Einbauelement: 160mm
- Durchmesser Stutzen 110mm (für HT-Rohr Kunststoff, Edelstahl, KG-Rohr)
- Baulänge angebrachte Schlitzrinne: 100mm
- die Verbindung mit der Schlitzrinnen erfolgt mit dem Rinnenverbinder
- Maße Einlaufelement: 169mm (Breite) x 174mm (Länge)
- Tiefe Einlaufelement: 75mm
- incl. Geruchsverschluss mit Silikondichtung
- incl. Edelstahllaubschutz
- angebrachten Befestigungslaschen
- höhenverstellbare Edelstahlgewindestangen mit Flanschplatte
- der Revisionsschacht dient zum Entwässern an der Stirnseite der Schlitzrinne
- empfohlen ist hier 1 Revisionselement
- bei einem längeren Rinnenstrang können auch 2 Revisionselemente angeschlossen werden, sollte nur ein Revisionselement als Ablauf dienen dann kann das andere Element bauseits verschlossen werden indem man eine HT-Überschiebmuffe und einen Muffenstopfen als Verschluss am Ablaufrohr anbringt (Blindverschluss)
- auf Anfrage auch in V4A 316L oder 316Ti (salzwasserbeständig)
- Revisionsschacht auf Anfrage auch mit versetzten Schlitzeinlauf oder Ablaufanschluss
- Sie haben technische Fragen?
- Sie können auch unser Online-Kontaktformular nutzen.
Kaufberatung und Empfehlungen
Sind diese Rinnen stabil für eine PKW befahrbarkeit?
Ja diese sind PKW befahrbar.
Sind in den Entwässerungsrinnen ein Gefälle integriert?
Nein in diesen Rinnen ist kein Gefälle vorhanden. Es reicht aber diese Entwässerungsgrinnen mit einem 0- Gefälle bzw. geringen Gefälle zu verlegen.
Wann benötige ich ein Revisionselement?
Das kommt auf die äußeren Bedingungen an. Bei längeren Rinnensträngen macht dies Sinn an beiden Seiten des Rinnenstranges ein Revisionselement zu setzen. Somit kann die Rinne einfach gesäubert werden indem man die Deckel des Elementes entfernt und den Rinnenstrang spülen kann. Die Möglichkeit die Rinnen zu säubern ohne Revisionselement ist da weitaus schwieriger da der Schlitz der Rinne gerade mal 1cm beträgt.
