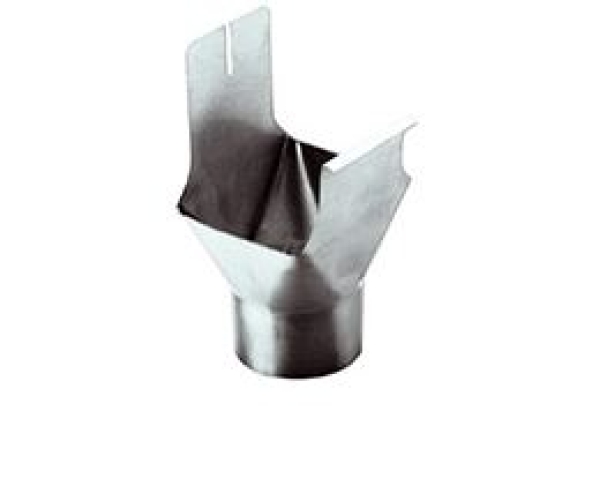

Ablaufstutzen auf 80er Fallrohr
Der Ablaufstutzen wird auf der Kastendachrinne NW 85 aufgesetzt. In die Kastendachrinne wird dann ein entsprechendes Loch eingebracht damit das Wasser in den Ablaufstutzen und dann in das Fallrohr eingebracht werden kann.
- Ablaufstutzen
- Abgang auf 80er Fallrohr
- NW 85
- Material: Aluminium
- einfache Montage durch einstecken in der Kastendachrinne
- geeignet für kleinere Dachflächen bis 60m²
- Kein Löten notwendig
- Ablaufstutzen
- Abgang auf 80er Fallrohr
- NW 85
- Material: Aluminium
- einfache Montage durch einstecken in der Kastendachrinne
- geeignet für kleinere Dachflächen bis 60m²
- Kein Löten notwendig
Hier geht's zum Video:
- Sie haben technische Fragen?
- Sie können auch unser Online-Kontaktformular nutzen.
Tipps und Montagetricks
Ich habe ein kleines Gartenhaus. Kann ich die Kastendachrinne slber montieren?Ja diese Montage ist Heimwerkerfreundlich und lässt sich mit wenigen Handgriffen selbst anbauen.
Montagetips
Kastendachrinnen werden mit einem leichten Gefälle zum Fallrohr hin verlegt. Legen sie die Ablaufstelle fest (Sitz Fallrohr) und befestigen Sie am höchsten und niedrigsten Punkt einen Dachrinnenhalter. Um ein Gefälle zu erreichen biegen Sie sich den Dachrinnenhalter in den gewünschten Winkel (unterschiedliche Schenkellänge). Einfacher wird es dann wenn Sie zwischen den beiden angebrachten Dahrinnenhalter eine Schnu spannen und alle anderen Dachrinnenhalter dann danach ausrichten. Der Abstand der Rinneneisen sollte ca. 50 - 70cm sein. Die Kastendachrinnen können mit einer feingliedrigen Eisensäge gekürzt werden. Hängen Sie die Kastendachrinne ein. Danach wird der Dachrinnenverbinder angesetzt. Vorher setzen Sie eine Kleberaupe in den Verbinder und drücken diesen fest mit der Dachrinne zusammen. Danach kann die nächste Dachrinne ebenso mit dem Verbinder zusammengefügt werden. Lassen Sie aber einen Spalt von ca. 1cm zwischen den Dachrinnen Platz da diese Kastendachrinnen "arbeiten" können. Nach dem einhängen der Dachrinne setzen Sie die Endstücke an und verkleben diese. Zum Schluss wird der Ablaufstutzen angesetzt. Sie können hier ein Loch einschneiden oder aber die Dachrinnen schlitzen und die Ecken aufbiegen. So haben Sie ein Ablaufloch und bei geringen Mengen an Wasser werden dies dann über die gebogenen Ecken abgeleitet.Um ein Verstopfen der dachrinne zu vermeiden bieten wir einen Dachrinnenschutz optional an.
Wie bringe ich die Verbindungen dicht?
Mit dem Spezialkleber für Aluminiumdachrinnen. Damit verbinden Sie die Dachrinnenverbinder, die Endstücke usw.
