Revisionstür 400 x 600mm Variabel für Fliesen Aufnahme, incl. Montagekeile abreisbar (10), incl. 20 Schnellbauschrauben

• Inhalt: 1 x befliesbare Revisionstür 400 x 600mm (Breite x Höhe), 1 x 4251615393384 Montagekeile Variant abreisbar Set 10 Stück, 20 Schnellbauschrauben Länge 35mm
• incl. Montagekeile (10 Stück) für eine einfache Fixierung des Rahmens in der Wand bei der Montage

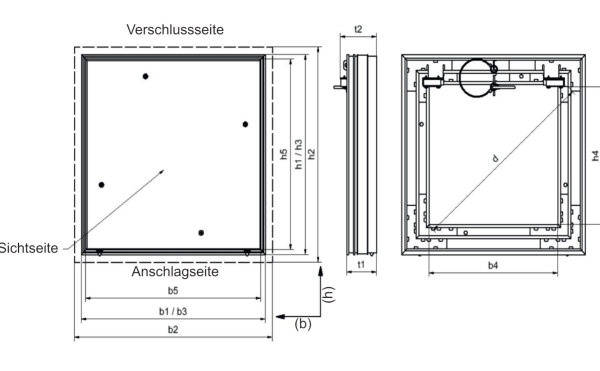

• IST- Breite Rahmenaußenmaß b1 x h1: 398 x 598mm
• Bauöffnungsmaß mindestens b2 x h2: 400 x 600mm
• Bauöffnungsmaß maximal b2 x h2: 410 x 610mm
• lichte Öffnung (Durchreichemaß) b4 x h4: 341 x 520mm (Breite x Höhe) in der Höhe etwas geringer durch die Schnappverschlüsse
• Türblattmaß b5 x h5: 383,5 x 583,5mm
• Zuschnittsgröße der Fliese beim einfliesen in das Türblatt: 380 x 580mm
• Einbautiefe t1: 48mm
• Einbautiefe (incl. Schnappverschluss) t2: 59mm
• Verschlussart: Schnappverschluss
• Einsatzbereich: Innenbereich
• das Türblatt ist herausnehmbar
• für Wandeinbau geeignet, Anschlagseite b immer unten
• incl. Fangseil (heraushängbar) verhindert ein Fallen des Türblatts
• incl. Maueranker (4 Stück) an allen 4 Seiten einhängbar
• Öffnen und Schließen durch Druck auf das Türblatt
• Türblatt liegt auf Zentrierbolzen für einen sicheren Halt im Rahmen
• Türblatt aushängbar
• Rahmen ist Einschublösung somit passend für Trockenbauwände, Holzwände, Massivwände (Ziegel, Betonwände usw.)

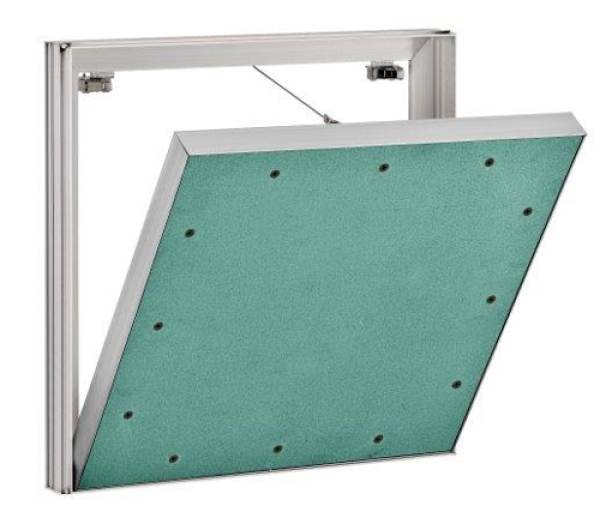

• im Türblatt sind 2 GK- Einlagen (12,5mm und 15mm), diese sind herausschraubbar, 1. Platte 12,5mm 2. Platte 15mm (können auch getauscht werden je nach Fliesenstärke
• Montage Einfliesen hier eine Platte herauschrauben und einfliesen (mögliche 6er, 8er, 10er Fliesen)

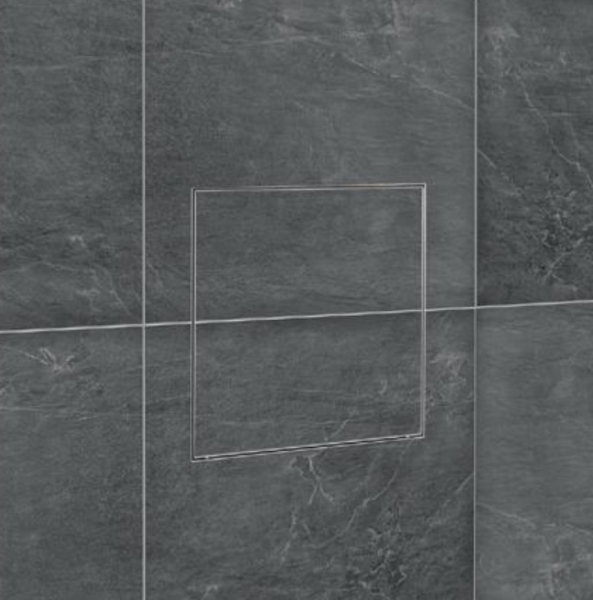

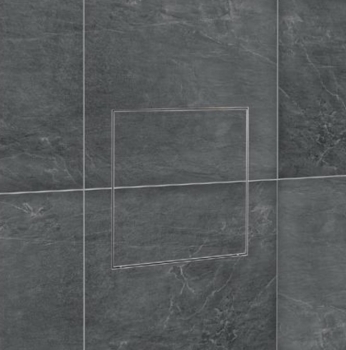

• Montage drauffliesen, auf die GK Einlage kann auch eine Fliese aufgesetzt werden

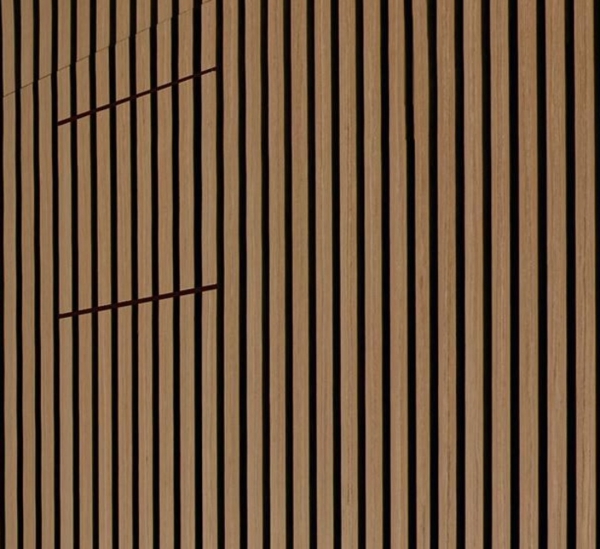

• wenn beide GK-Platten entfernt werden kann auch eine Einlage von 27mm eingesetzt werden (stärkere Fliese oder Akkustikpaneele)
• Sonderanfertigung mit Lippendichtung für Spritzwasserschutz auf Anfrage
• Sonderanfertigung bezüglich der Größe (Breite x Höhe) auf Anfrage
• auf Sonderanfrage auch Vierkantverschluß, Zylinderschloß oder Kastenriegelschloß (für Profilzylinder) lieferbar
• Rahmen kann auch auf Wunsch in einem RAL- Ton pulverbeschichtet werden meist in dem Farbton der Fliese
• Montageberatung siehe unter Kaufberatung

• Sie haben technische Fragen?

Kaufberatung und Empfehlungen

Sind diese Revisionstüren auch in Massiven Wänden oder Decken einsetzbar?

Diese Variante ist nur für den Wandeinbau geeignet.

Wie baue ich diese Revisionstür ein wenn ich die Fliese in den Rahmen Fliesen möchte?

Zuerst das Türblatt aus dem Rahmen nehmen.


Wenn Sie eine Massivwand befliesen mit einer Stärke der Wand von mindestens 10cm können Sie die Maueranker seitlich mit einer Schraube und Dübel in der Wand befestigen.
Sollten Sie eine Holzkonstruktion oder GK- Platten Konstruktion haben (hier ist die Stärke ja wesentlich geringer) welche Sie befliesen, dann sollten Sie rückseitig noch links und rechts jeweils einen Streifen Metallprofil oder Dachlatte anschrauben. In diesen werden dann die Maueranker verschraubt.

Montage Rahmen: Die mitgelieferten Maueranker in den Rahmen seitlich einklicken. Danach den Rahmen in die Bauöffnung einführen und mit den mitgelieferten Montagekeilen diesen in der Wand verkeilen. So sitzt der Rahmen fest in der Konstruktion. Nun die Maueranker seitlich mit den mitgelieferten Schnellbauschrauben verschrauben.

Achtung: Wenn die Fliese in das Türblatt eingefliest wird, muss der Rahmen um das Fliesenmaß + Kleber aus der Konstruktion bei der Montage herausschauen. (Beispiel: Sie fliesen eine 10er Fliese an die Wand, dann haben Sie eine Gesamtstärke von ca. 12mm. Um diese Gesamtstärke muss der Rahmen aus der Wand bei der Montage stehen.


Danach nehmen Sie das Türblatt zur Bearbeitung:

In dem Türblatt sind 2 GKB-I- Einlagen eingebracht mit einer Platte von 15mm und eine Platte mit 12,5mm. Schrauben Sie alle Schrauben aus den Einlage heraus. Nun können Sie die obere Platte herausnehmen (wird nicht mehr benötigt). Da beide GKB-I Einlagen mit einer Schraube im Rahmen befestigt sind, befinden sich im mitgelieferten Schnellbauschrauben-Set kürzeren Schrauben. Diese dann verwenden um die untere Platte wieder im Türblatt zu befestigen.

Nun können Sie die Fliese auf der GKB-I Einlage einbringen. Passende Fliesen sind dann 6er, 8er oder 10er Fliesen. Für die dünneren Fliesen wird dann etwas mehr Fliesenkleber benötigt.

Ausschrauben der Platten siehe Bebilderung.

Für stärkere Fliesen oder andere Einlagen welche eingesetzt werden sollen, können auch beide GKB-I Einlagen entfernt werden.
Danach können Sie das Türblatt wieder in den Rahmen setzen. Fertig.
Beachten!

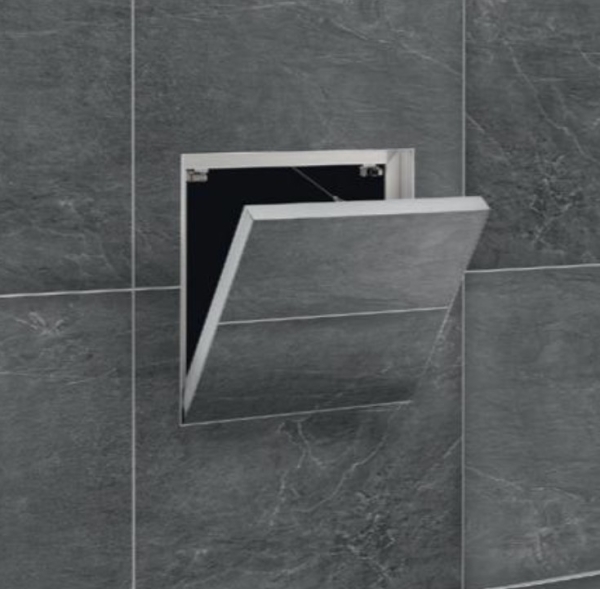

Die Revisionstür immer so setzen, dass die Schnappverschlüsse oben sitzen beim Wandeinbau. Die Klappe soll sich immer wie eine Backofenklappe öffnen lassen.
